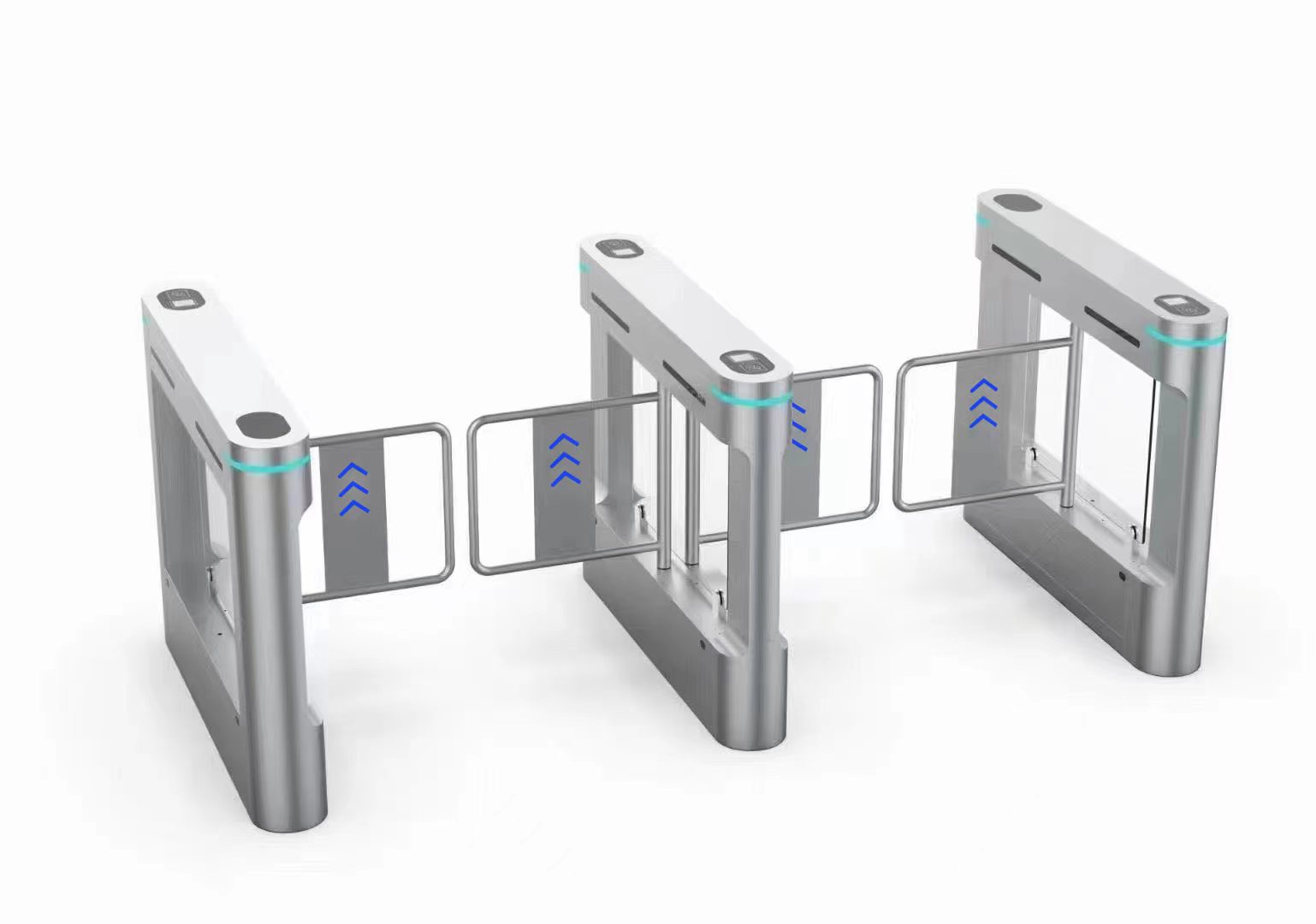

防撞小摆闸

发布时间：2023/04/25 丨 文章来源：凌卡电子 丨 浏览次数：

BZ-3008-1/2


一、产品功能：
1、具有故障自检和报警提示功能，方便用户维护及使用；
2、通过主控板上的内置小按盘，可编程设备的运行状态；
3、机械结构防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；
4、 防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
5、摆臂同步可调（针对双摆情况）；
6、具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；
7、可调节常开或常闭，以满足不同场地的要求；
8、可与多种读卡设备相挂接，接收继电器开关信号工作；
9、单向、双向摆功能，可单向或双向控制人员进出；
10、可直接通过管理计算机实现远程控制与管理；
11、延时自动复位，标准为开启后5秒自动复位；
12、断电摆臂自动摆开、上电自动闭合，符合消防要求。
13、声（光）报警功能，含非法闯入报警、(反向闯入关闸)；等；
14、计数功能（可选配）；
15、防夹功能(桥式4对红外可选配)；
16、精准的逻辑判断、红外复位功能(4或6对红外)；
17、语音输出，人性化提示正确通行（可选配）。
二、产品参数
◇机箱材料： 国产标准(304号)不锈钢
◇机箱尺寸： 1200长*200宽*980高（mm）（1.2标准尺寸，可定制）
◇摆臂长： ≤700mm
◇重量：毛重25Kg
◇摆臂传动角度：180度
◇摆动方向： 单向或双向
◇工作电压： AC220 ±10% V/50 ±10% HZ
◇驱动电机： 直流有刷电机（24V）
◇输入接口： 干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA
◇通信接口： TCP/IP通讯
◇通行速度： 40人/分钟（常开），25-30人/分钟（常闭）
◇闸门开、关时间： 1-2秒
◇上电后进入通行状态所需时间： 3秒
◇出现故障后的自动复位时间：10秒
◇工作环境：室内、室外（阴棚）
◇温度：-15℃—— 60℃ 相对湿度：≤90%，不凝露
三、产品配置
◇机箱 1个
◇摆臂 1个
◇控制板 1套
◇方向指示板 1个
◇变压器 1个
◇电机 1个
◇逻辑判断板 1块
◇红外 3-8对（选配）
◇语音模块 1套（可选配）
◇记数板 1块（可选配）
◇机芯及传动部分 1套
【适用范围】
◎车站、、码头、旅游景点进出口通道管理
◎会展、游泳馆等验票通道管理
◎企事业单位进出口考勤、门禁、消费管理
◎工地，特殊通道控制等
【备注】
（1）摆闸的功能：所有摆闸的功能都通用，差异在于外形和尺寸。
（2）定制开发：本司所有产品（软/硬件）均可按照用户实际需求进行定制或设定。
